Comment Procéder à la Mise à la Terre d’un Kit Solaire ?

Partager

Installation DIY de panneaux solaires

Vous prévoyez d’installer vous-même des panneaux solaires sur le toit de votre maison pour produire votre électricité ? C’est tout à fait possible : grâce aux kits pré câblés et prêts à installer à votre disposition chez Mon Kit Solaire, vous pouvez facilement et rapidement monter vos modules et l’ensemble des équipements de votre parc photovoltaïque en DIY (Do it yourself).

Il existe néanmoins quelques étapes auxquelles vous devez porter une attention toute particulière lors du raccordement de vos panneaux solaires, dont une très importante : le branchement à la terre.

Dans cet article, nous abordons en détail tout ce que vous devez savoir sur la mise à la terre des panneaux solaires :

  • En quoi consiste la mise à la terre ?
  • Quel est son impact sur la sécurité de votre installation et l’efficacité de vos modules ?
  • Quelles sont les normes et les réglementations concernant la mise à la terre des panneaux solaires ?
  • Comment réaliser cette opération vous-même, en toute sécurité ?
  • Quel matériel utiliser ?

Commençons par la base indispensable : définissons clairement en quoi consiste la mise à la terre d’un panneau solaire.

Points clés :

  • La mise à la terre consiste à évacuer le courant vers la terre via un fil en cuivre, en cas de surtension ou d’isolement défectueux d’un appareil électrique de votre maison
  • Elle vous protège donc des risques d’électrocution ou d’endommagement de votre installation électrique (tableau, appareils domestiques, etc.)
  • La mise à la terre est associée à l’utilisation d’un disjoncteur différentiel
  • Elle est soumise à la norme électrique française NFC 15-100 et à la réglementation spécifique aux panneaux photovoltaïques UTE C15 712
  • Vous pouvez effectuer vous-même la mise à la terre de votre installation solaire, si celle-ci développe une puissance ne dépassant pas les 3 kWc

Comprendre la mise à la terre

Principes fondamentaux de la mise à la terre

Quelle est l’utilité de la mise à la terre ? Tout simplement d’envoyer le courant dans la terre lorsque l’isolement d’un équipement électrique est défectueux, afin d’éviter tout risque d’électrocution pour l’usager.

Cette opération est possible grâce à l’utilisation d’un fil en cuivre qui relie la prise sur laquelle est branché votre appareil à la terre. La gaine de ce fil est colorée en jaune et vert, afin d’être bien identifiable (le câble « phase » est quant à lui coloré en rouge, en marron ou en noir, et le câble « neutre » est coloré en bleu.).

La mise à la terre – également appelée liaison équipotentielle – fonctionne systématiquement avec un disjoncteur différentiel, dont le rôle est de couper l’alimentation au niveau du tableau électrique en cas de panne ou de défaut de dysfonctionnement.

Ces deux dispositifs assurent donc une sécurité maximale, pour votre installation électrique domestique bien sûr, mais avant tout pour les habitants de la maison !

Rôle crucial de la mise à la terre dans la sécurité des installations solaires

Comme nous venons de l’expliquer, la mise à la terre permet d’évacuer le courant vers la terre en cas de défauts d’isolement, de surtensions ou de décharges statiques. Ceci a pour but de limiter les dommages pouvant potentiellement être causés sur vos appareils et votre installation électrique, mais surtout d’éviter les risques d’électrocution sur vous et les autres occupants de la maison.

Une installation solaire, par son emplacement sur votre toit et la présence de métal dans ses composants (notamment les supports de fixation et les micro-onduleurs), peut présenter des risques de surtensions dus à la foudre en cas d’orage. Bien entendu, les coffrets de protection compris dans votre kit solaire contiennent généralement un parafoudre, mais la mise à la terre de vos panneaux solaires reste indispensable pour assurer votre sécurité et le bon fonctionnement de votre parc solaire en cas d’incident.

Implications de la mise à la terre pour l’efficacité des panneaux solaires

La mise à la terre de vos panneaux solaires concerne évidemment la structure métallique des modules, mais également d’autres éléments de votre installation comme les supports de fixations et le châssis des micro-onduleurs. Or, une surtension au niveau de ces équipements peut entraîner des dysfonctionnements et des dommages importants, notamment sur l’onduleur ou les micro-onduleurs, qui sont très sensibles aux pics de tension.

Les normes et réglementations de la mise à la terre

normes et réglementations sur la mise à la terre

La mise à la terre des panneaux solaires en France est soumise à deux documents de référence :

  • La norme électrique française NF C 15-100
  • Le guide spécifique aux équipements photovoltaïques UTE C15 712

La norme NF C 15-100 et mise à la terre

La norme électrique française NF C 15-100 fixe toutes les règles concernant la conception et l’entretien des installations électriques basse tension dans l’hexagone. Son rôle principal est de garantir au maximum la sécurité de l’installation électrique d’un bâtiment et des personnes occupant ce dernier.

Elle stipule, entre autres choses, que l’ensemble des masses métalliques d’un logement doit obligatoirement être relié à la terre par une liaison équipotentielle principale, via un conducteur de protection – ou conducteur de terre – identifiable par les couleurs jaune et vert.

Vous pouvez consulter en ligne toutes les clauses de la norme NF C 15-100 sur le site Internet de l’AFNOR (Association Française de NORmalisation).

Le guide UTE C15 712

Ce guide traite de la conformité de l’ensemble des composants des installations photovoltaïques :

  • Les panneaux solaires
  • Le circuit de courant continu (entre les modules et l’onduleur)
  • L’onduleur central ou les micro-onduleurs
  • Le circuit de courant alternatif (entre l’onduleur – ou les micro-onduleurs – et le tableau électrique)
  • Le raccordement au réseau de distribution d’Enedis

Il a été réalisé en 2008 par la commission de l’Union Technique de l’Électricité (UTE), et en est actuellement à sa troisième version, publiée au 1er juillet 2013.

En plus de la mise à la terre, ce guide fournit des consignes détaillées sur l’ensemble du matériel lié à la sécurité de l’installation et des usagers, comme :

  • Le choix des équipements de protection (fusibles, parafoudres, disjoncteurs, etc.)
  • Les dispositifs de sectionnement des circuits CC (courant continu) et AC (courant alternatif)
  • Les caractéristiques des câbles à utiliser pour relier les équipements entre eux, à l’installation électrique du foyer et au réseau
  • Le dispositif de découplage automatique de l’onduleur central ou des micro-onduleurs
  • La signalisation de l’installation

Là encore, vous pouvez consulter ce document sur le site internet de l’AFNOR pour en savoir plus.

Quels sont les équipements photovoltaïques à mettre à la terre ?

Plusieurs équipements présents de votre installation solaire doivent obligatoirement être reliés à la terre : les panneaux photovoltaïques bien entendu, leurs supports de fixation, l’onduleur central (ou les micro-onduleurs) et le coffret de protection.

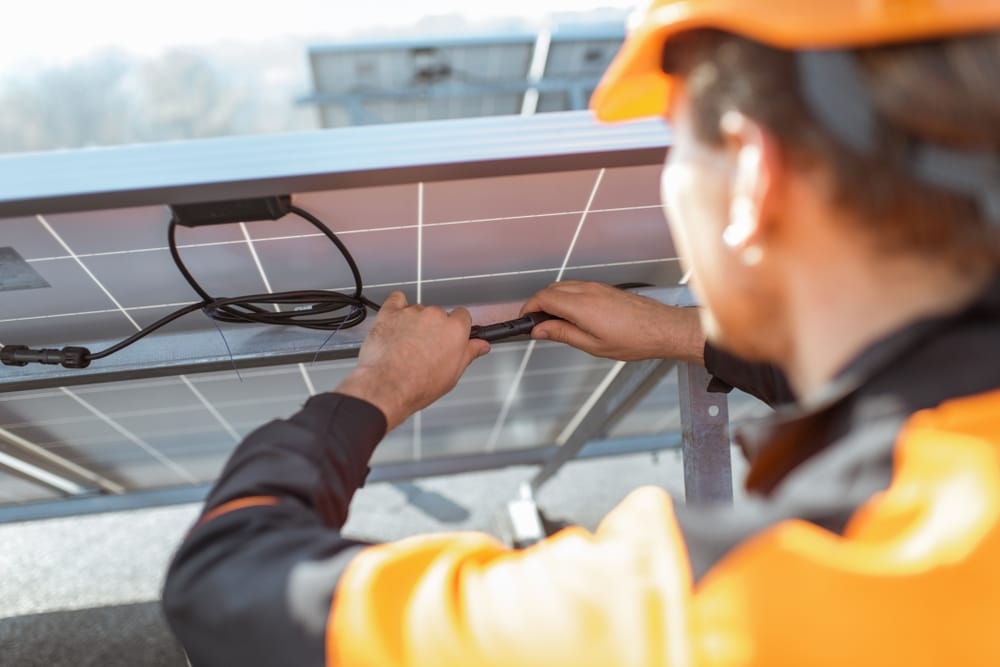

branchement micro onduleur sous panneau solaire

Les panneaux solaires

Les panneaux solaires sont généralement reliés à la terre via leurs supports de fixation. Nous ne nous attarderons donc pas sur ce point.

Les supports de fixation

Les supports permettant de mettre en place des panneaux solaires sont généralement soit des rails de fixation, soit des brides de fixation. Dans les deux cas, ces équipements en métal doivent impérativement être raccordés à la terre par un câble de liaison équipotentielle.

À NOTER

Certaines structures sont fabriquées entièrement en plastique, notamment pour installer les modules au sol ou sur toiture plate. Il n’y aura alors évidemment pas besoin de les relier à la terre, mais la liaison équipotentielle devra tout de même être réalisée pour chacun des panneaux.

L’onduleur central ou les micro-onduleurs

L’onduleur ou les micro-onduleurs doivent être reliés à la terre afin d’assurer leur bon fonctionnement en limitant tout risque de surtension.  Pour rappel, ces équipements jouent un rôle central au sein de votre installation photovoltaïque, puisque ce sont eux qui transforment le courant continu produit par vos panneaux en courant alternatif utilisable pour alimenter vos appareils domestiques.

Sans onduleur, vous ne pouvez donc pas consommer l’électricité générée par vos modules ni la vendre à un fournisseur pour qu’il la réinjecte dans le réseau.

Les coffrets de protection AC / CC

Vous devez installer deux types de coffrets de protection, en fonction du circuit de courant utilisé :

  • Le coffret de protection CC (courant continu), désigné également par le sigle DC (Direct Current), qui est placé entre les panneaux solaires et l’onduleur.
  • Le coffret de protection AC (courant alternatif), qui se trouve entre l’onduleur et le tableau électrique.

La mise à la terre de ces deux coffrets de protection est obligatoire. Bonne nouvelle : elle est extrêmement simple à réaliser grâce à leurs borniers, spécifiquement intégrés à ces équipements pour faciliter l’insertion d’un fil de liaison équipotentielle.

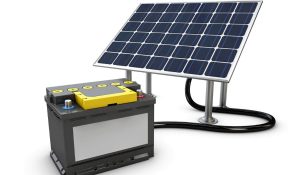

Les batteries solaires

Vous disposez d’une batterie ou d’une armoire de stockage pour – comme son nom l’indique – stocker l’électricité produite par vos panneaux solaires afin de la réutiliser quand vous le souhaitez ? Il est alors indispensable de relier également ce type d’équipement à la terre, pensez-y !

La mise à la terre doit-elle être réalisée par un professionnel ?

Si votre installation développe une puissance maximale inférieure ou égale à 3 kilowatts-crête (kWc), vous n’avez pas l’obligation de recourir aux services d’un installateur professionnel. Vous pouvez donc effectuer la mise à la terre de vos panneaux solaires vous-même.

À NOTER

Si vous réalisez vous-même la pose de vos panneaux photovoltaïques et leur mise à la terre, vous ne pourrez pas bénéficier des aides de l’État. En effet, pour être éligible à ces dispositifs de subventions (EDF OA, Prime à l’autoconsommation, etc.), votre projet solaire doit obligatoirement être installé par un artisan certifié RGE (Reconnu Garant de l’Environnement).

Besoin d’aide pour finaliser votre projet solaire ?

Appelez maintenant ou choisissez un créneau horaire pour parler de votre projet avec nos experts.

*Appel non surtaxé – Conseillers disponibles du lundi au vendredi de 8h à 19h

Les étapes préliminaires avant de relier votre installation à la terre

Matériel à prévoir

Pour réaliser l’installation de la mise à la terre, vous aurez besoin d’une perceuse-visseuse et d’un porte-embouts avec embouts 8 mm. Dans votre pack de fixations, vous trouverez un coffret AC pré câblé, avec un câble de terre de 20 m, un câble de terre de 1 500 mm, des vis autoforeuses et des griffes de terre.

Vérifications à effectuer

Commencez par vérifier que la griffe de terre est bien positionnée sur le panneau, et qu’elle est en contact avec le rail. La griffe de terre du micro-onduleur doit elle aussi être en contact avec le rail.

Câble de terre à fixer

À l’aide des vis autoforeuses, fixez le câble de terre de 1 500 mm sur le rail du haut. Vérifiez que la cosse est bien en contact avec le rail. Fixez ensuite le câble de terre de 1 500 mm et le câble de terre de 20 m qui provient du coffret AC sur le rail du bas, en superposant les cosses.

Votre installation est maintenant correctement mise à la terre : vous pouvez la raccorder au réseau !

Les griffes de mise à la terre

La griffe de mise à la terre Terragrif est un élément en métal en forme de lame qui se fixe sur les panneaux photovoltaïques et sur les micro-onduleurs pour assurer leur liaison avec le rail supérieur de votre installation photovoltaïque.

Chacune des Terragrif est soumise à un test préalable afin de vérifier qu’elle respecte bien toutes les normes en vigueur concernant la mise à la terre des installations photovoltaïques.

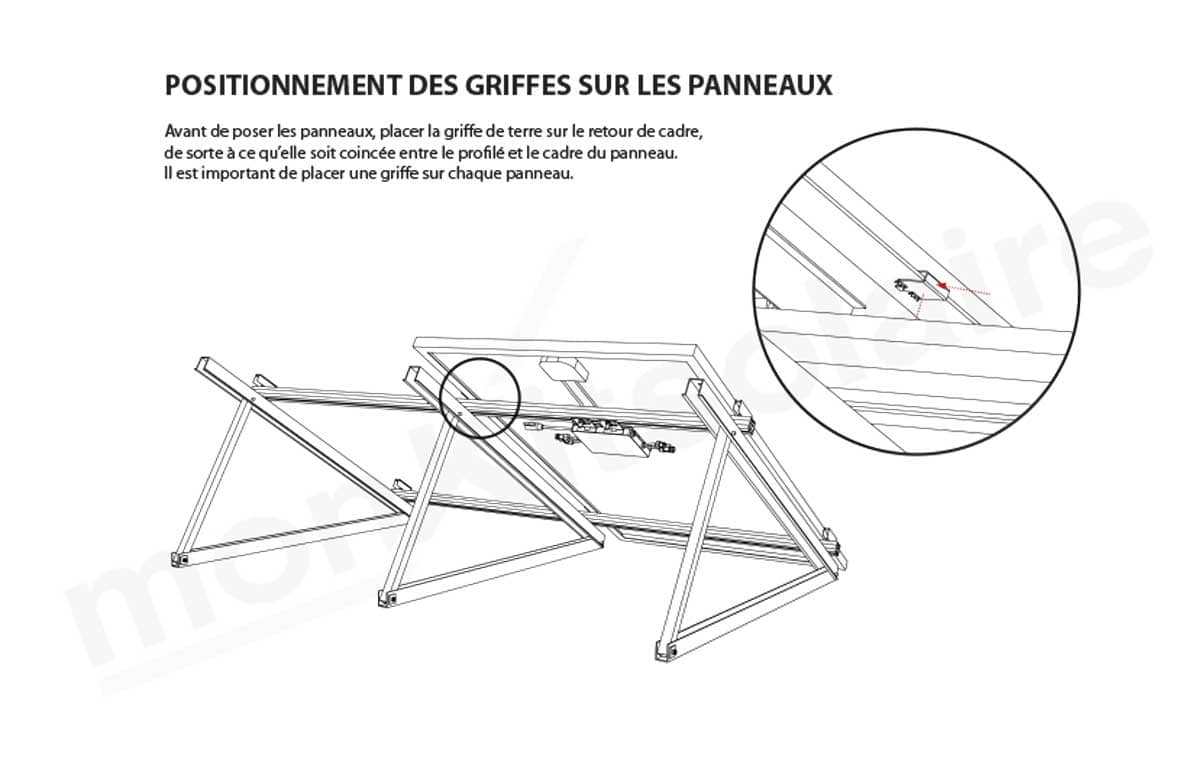

mise terre montage terragrif panneau solaire

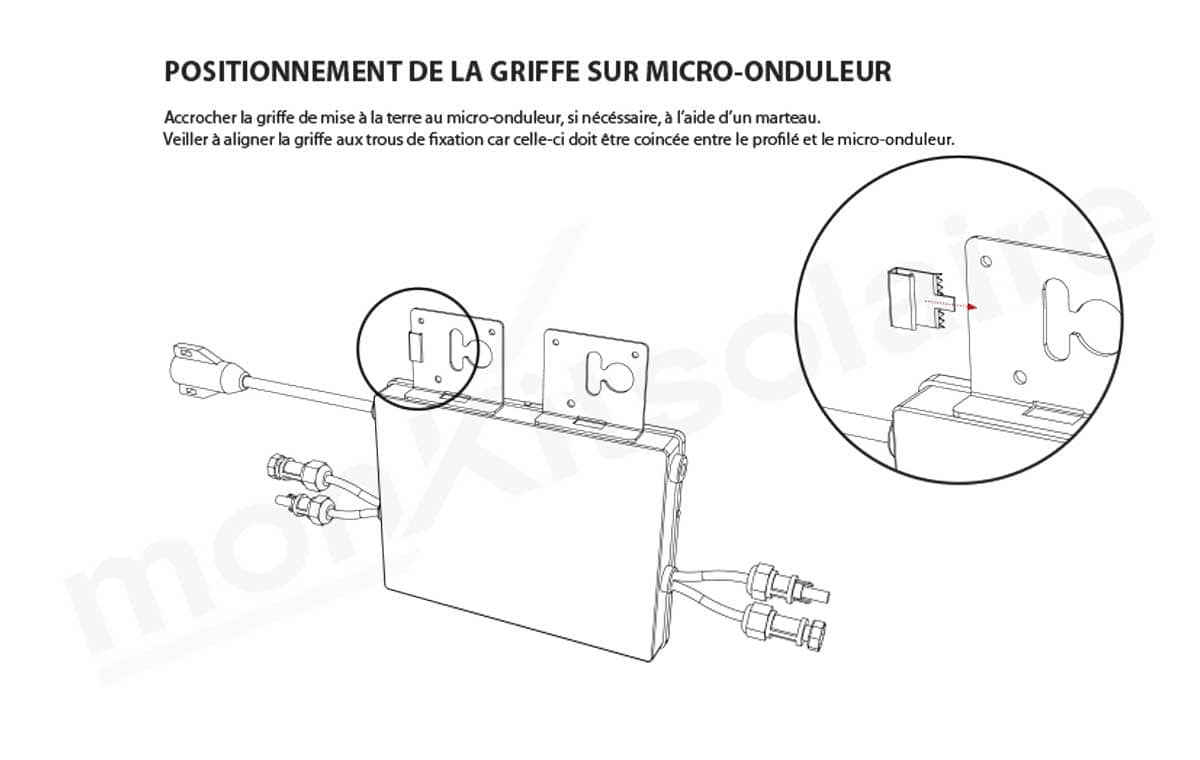

mise terre montage terragrif micro onduleur

Un câble de terre de 6 mm² serti de cosses, et dont la longueur dépend du calepinage que vous aurez choisi, relie le rail supérieur au rail inférieur pour garantir la liaison équipotentielle de l’ensemble de vos équipements.

Votre installation solaire photovoltaïque est ensuite reliée à son coffret de protection par le câble de terre de 6 mm² et de 20 m de long. Ce câble de terre est pré connecté au coffret de protection pour plus de facilité lors de l’installation et du raccordement électrique.

Liens vers les équipements présentés en vidéo

Vous souhaitez retrouver rapidement les équipements présentés dans la vidéo de cet article ? Il vous suffit de cliquer sur les liens suivants :

À NOTER

Le coffret est envoyé précâblé lors de toute commande d’un kit solaire complet. Les câbles de terre 1 500 mm et 20 m sont donc inclus.

Conclusion

Obligatoire pour l’ensemble des équipements électriques basse tension, la mise à la terre des panneaux solaires est une opération essentielle pour assurer la sécurité de vos appareils photovoltaïques et des occupants de votre foyer.

La mise en place d’une liaison équipotentielle est également un facteur incontournable pour garantir le bon fonctionnement de vos appareils et éviter toute surtension, notamment au niveau de l’onduleur ou des micro-onduleurs, susceptible d’entraîner des dysfonctionnements et des pertes importantes de rendement de vos modules solaires.
Pensez donc à bien appliquer tous les conseils donnés dans cet article si vous montez vous-même votre kit solaire prêt à installer. Et si vous avez la moindre hésitation, n’hésitez pas à nous contacter pour nous poser vos questions !

Besoin d’aide pour finaliser votre projet solaire ?

Appelez maintenant ou choisissez un créneau horaire pour parler de votre projet avec nos experts.

*Appel non surtaxé – Conseillers disponibles du lundi au vendredi de 8h à 19h

Vos questions sur la mise à la terre d’un panneau solaire
